40kA Tip 2 1+1P Protezzjoni, Soluzzjoni Dedikata għal Sistemi TT u IT
Ħarsa ġenerali tal-prodott

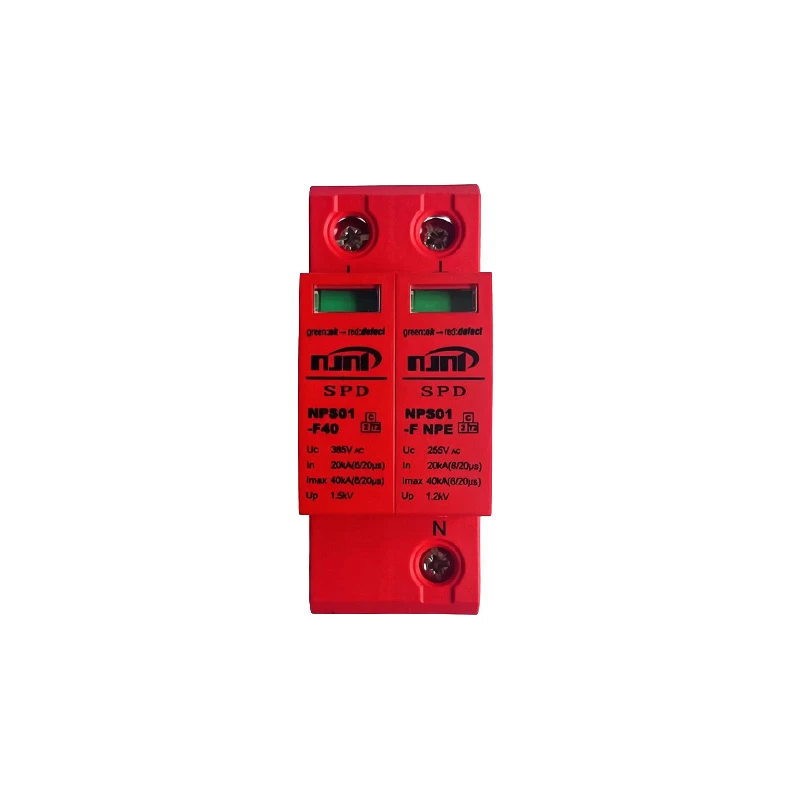

Il-NPS01-F40 AC 1+1P Apparat Protettiv minn Surgehuwa SPD speċjalizzat tat-Tip 2 iddisinjat għal-fażi waħdaSistemi ta' enerġija TT u IT.
Konformi ma 'Standards IEC 61643-11 u GB/T 18802.11, jadotta indipendentiStruttura ta' protezzjoni L-PE u N-PE 1+1P, li jipprovdu protezzjoni effettiva kontra żidiet indotti tas-sajjetti u swiċċijiet ta 'vultaġġ żejjed.
B'kurrent ta 'skarigu nominali ta'40kAu l-kurrent massimu ta 'discharge ta'80kA, jagħti kontroll tal-vultaġġ residwu preċiż u protezzjoni affidabbli għal tagħmir elettriku sensittiv.
Huwa użat ħafna fi:
- Sistemi ta' enerġija medika
- Ċirkwiti awżiljarji fotovoltajċi
- Tagħmir ta' kontroll industrijali
- Sistemi speċjali ta' distribuzzjoni iżolati
Ċirkwiti ta 'Protezzjoni Indipendenti, Sigurtà tas-Sistema Mtejba
L-apparat jadotta struttura ta' protezzjoni MOV ta'-tip ta'-enerġija għolja maqsuma. Il-linja tal-fażi u ċ-ċirkwiti ta 'protezzjoni tal-linja newtrali joperaw b'mod indipendenti, itejbu l-istabbiltà tas-sistema u jnaqqsu r-riskji ta' interferenza.
L-iskonnettur termali mibni-jipprovdi iżolament awtomatiku waqt kundizzjonijiet ta' tagħbija żejda jew sħana żejda.
Il-karatteristiċi jinkludu:
- Kurrent baxx ta 'tnixxija
- Rispons mgħaġġel
- Reżistenza qawwija għall-impatt
- Ħajja twila ta 'servizz
L-indikatur tal-istatus aħmar/aħdar jippermetti verifika tal-kundizzjoni ta 'malajr, u kuntatti ta' allarm mill-bogħod fakultattivi jappoġġjaw monitoraġġ intelliġenti.
Spazju-Iffrankar tad-Disinn Modulari
L-apparat jadotta standardInstallazzjoni tal-ferrovija DIN ta '35mm, bi:
- UL94V-0 akkomodazzjoni li titwaqqaf il-fjammi
- Klassifikazzjoni ta 'protezzjoni IP20
- Temperatura operattiva:-40 grad sa +80 grad
- Daqs tal-kejbil:4-25mm²
L-istruttura kompatta tagħha tagħmilha ideali għal kabinetti ta' distribuzzjoni ta' spazju-limitat u tista' tiġi kkombinata ma' SPDs tat-Tip 1 ta' quddiem-tarf għal protezzjoni sħiħa tal-kaskata.
|
Mudell |
NPS01-F40/275/1+1 |
NPS01-F40/320/1+1 |
NPS01-F40/385/1+1 |
NPS01-F40/440/1+1 |
|
Kategorija tat-Test SPD |
Tip2/Klassi II (EN/IEC61643-11, GB/T18802.11) |
|||
|
Vultaġġ Operattiv Kontinwu Massimu Uc (Tip Kurrenti: ac) |
275V (NPE255V) |
320V (NPE255V) |
385V (NPE255V) |
440V (NPE255V) |
|
Kurrent tal-Impuls tas-Sajjetti (10/350μs) [L-PE, N-PE] Iimp |
20kA |
|||
|
Kurrent ta' Skarigu Nominali (8/20μs) [L-PE, N-PE] In |
40kA |
|||
|
Kurrent Massimu ta' Skarigu (8/20μs) [L-PE, N-PE] Imax |
1.2kV |
1.3kV |
1.5kV |
1.7kV |
|
Livell ta' Protezzjoni tal-Vultaġġ [L-PE, N-PE] Sa |
Inqas minn jew ugwali għal 25ns (NPE100ns) |
|||
|
Ħin ta' Rispons |
Fjus 80A gG |
|||
|
Fjus tal-Backup |
Terminali ta' Kuntatt Normalment Miftuħa u Normalment Magħluqa |
|||
|
Allarm tas-Sinjal Remot |
AC: 250V/0.5A; 125V/1A; DC: 30V/0.1A |
|||
|
Enerġija mill-bogħod tas-Sinjal ta' Allarm Un/In |
0.5mm² sa 1.5mm² |
|||
|
Wajer ta 'Konnessjoni tas-Sinjal ta' Allarm Remot |
Kuntatt ta' Bidla f'wiċċ l-ilma |
|||
|
Tip ta' Kuntatt mill-bogħod |
-40 grad sa +80 grad ; 5% ~ 95% |
|||
|
Firxa ta' Temperatura u Umdità |
Aħmar: Falla; Aħdar: Normali |
|||
|
Indikatur ta' Operazzjoni ta' Skonnettur |
4mm² Wajer Solidu / Wajer Flessibbli |
|||
|
Żona Minima tas-Sezzjoni Trasversali tal-Konduttur tal-Installazzjoni (L, N, PE) |
25mm² Wajer Standard / Wajer Flessibbli |
|||
|
Żona Massima tas-Sezzjoni Trasversali tal-Konduttur tal-Installazzjoni (L, N, PE) |
Ferrovija DIN Standard ta '35mm |
|||
|
Metodu ta 'Installazzjoni |
Materjal Termoplastiku Aħmar, UL94V-0 |
|||
|
Materjal tal-għeluq |
IP20 |
|||
|
Grad ta' Protezzjoni tal-Magħluq |
W×L×H: 36×91×66mm |
|||
|
Nota:Il-prodotti ta 'hawn fuq jistgħu jkunu mgħammra b'għażla b'funzjoni ta' sinjalar mill-bogħod. Prodotti b'sinjalazzjoni mill-bogħod se jkollhom "/FM" miżjuda wara n-numru tal-mudell oriġinali, bħal NPS01-FBC7/275/1/FM. |
||||
Vantaġġi tal-Prodott
Dijagramma tal-Wiring tal-Prodott
Dimensjonijiet tal-ippakkjar
Dimensjonijiet tal-Kaxxa ta' ġewwa (L × W × H):11.3×10.1×7.7 mm, 15.11×10.1×7.7 mm
Dimensjonijiet tal-Kartuna ta' Barra (L×W×H):32.5 × 27.5 × 27.5 mm
